ups电源电力机房的市电交流供电系统|ups电源10kva

来源:UPS电源 发布时间:02/06/2022 浏览次数:

ups电源接触器选用的容景应不超过上述规定的数值,ups电源根据设备的运行要求(可逆、加速、降压启动)来选择不同结构形式(三极、四极、五极)的接触器,ups电源)用于低压无功功率补偿进行投切电容的交流接触器应选用专用的电容接触器。国内自行设计的产品为JKC1型及进口的ABB相关型号接触器,采用该型接触器能有效地减少合闸涌流对电容器的冲击及降低操作过电压。电容接触器主触头经过特殊设计和处理,可靠地投切电容。

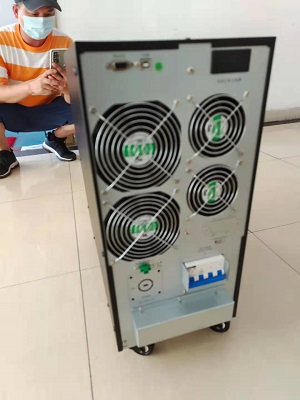

 ups电源 (6).jpg

ups电源的通信及建筑负载的供电电源主要是市电,当市电因某种原因停电时,此时通信及必须保证供电的建筑负载则由备用电源(柴油发电机组或燃气轮机)供电。市电交流供电系统的设计规模是根据供电负载的大小及供电种类的多少而决定的。市电低压交流系统是由低配室市电低压交流供电系统及通信电力机房的市电交流供电系统两部分组成的。ups电源低配室市电低压交流供电系统通常是由一台或多台变压器及配电组成的低压供电系统。当配置多台变压器时,每台变压器的低压配电系统间均设有母联开关设备,以保证其供电的可靠性。低配室的市电低压交流供电系统主要是对ups电源内的所有建筑负载(空调、动力、照明等)及通信电力机房所需的交流电源供电。


ups电源电力机房的市电交流供电系统负责为各类通信设备配套的交流电源设备的供电。通信电力机房的交流供电电源是由市电及备用发电机组的交流电源来保证供电。市电低压交流供电系统的设计应考虑地方供电部门对不同类型用电设备的计费要求。


ups电源低压交流供电系统的切换,低压交流供电系统的自动切换应包括两部分,即两路市电电源在低压供电系统上的切换及市电与备用发电机组供电系统的切换。ups电源市电电源在低压供电系统上的切换是根据ups电源的建设规模的大小而采用不同的切换方式。但无论采用何种切换方式,两路电源切换的开关间应具有机械和电气连锁功能,以确保设备、供电及人身的安全。

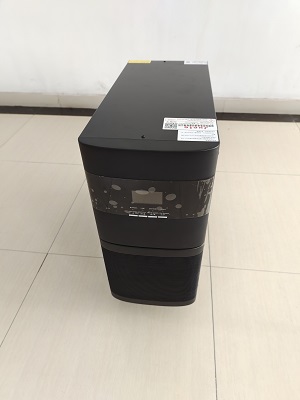

ups电源 (3).jpg

在用电负载较小的ups电源,如微波站、干线有人站、移动基站等,因两路市电均引至一台交流屏(或交流配电箱)内,其市电电源的切换在该屏上进行手动或自动切换。早期产品大多采用手动切换方式,仅在无人值守站采用自动切换方式。目前,由于电信电源正在逐步实施计算机集中监控管理,电力机房正逐步向无人或少人值守方向发展。为此,对于两路电源的切换设备应尽量实现自动切换并兼有手动。ups电源对于用电负载较大的ups电源,一般配置多台变压器。由于用电负载种类多,相应配置的低压配电设备亦较多。在低压交流供电系统中两路市电电源的切换通常有如下两种类型。

(1)两路市电在高压侧采用分段运行方式时(在高压供电线路及变电站容量受限的情况下),在低压侧两路市电配电母线间设有母联开关,当其中一路市电电源检修或故障停电时,则两路市电在低压侧通过低压母联开关进行联络以确保电信负载的用电(此时的保证供电负载应不允许超过每路市电电源的供电容量)。

(2)变压器故障时的低压系统供电电源的切换。配置多台变压器的低压供电系统,每台变压器的低压配电系统间设有母线联络断路器,当其中任一台变压器发生故障时,通过母联开关来保证故障变压器原所带负载的供电。


ups电源大型的重信局(站)由 的切换开关的容量较大,通常是选用框架式的空气断路器或大容量的双排开关 有机械和电气连锁。框架式的空气断路器,由于所配置的客要压器要电屏间的距 采取电气连锁或加程序所控制的方式。对于两个框架式的自动并关之间的机械连锁在同一屏内可实现,相邻屏的最大距离不大于3m可实现机械连锁。ups电源市电供电电源与备用电源的切换方式

(1)小容量的ups电源市电与备用发电机组电源的切换,一般在油机室或电力机房的交流配电屏上进行。

(2)大中型的ups电源市电与备用发电机组电源的切换,一般在低压配电室或电力机房的总交流配电屏上进行。

(3)在电信枢纽楼的实际工程设计中,无论是建筑负载或电信负载的保证供电电源,其市电供电电源与备用电源的切换均在低压配电室相关配电屏上进行人工或自动切换。采用这种切换方式后,对于至电信楼各相关楼层的电力室的交流供电电源还有如下两种配电方式。
